Сталь 08 — характеристики, применение

Класс стали 08 — конструкционная углеродистая качественная.

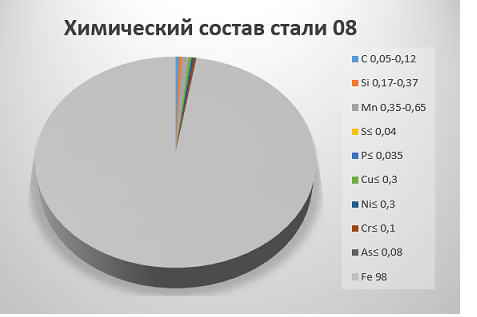

Химический состав стали 08Термообработка: HB 10 -1 = 131 МПа

Температура ковки, °С: начала 1250, конца 800. Заготовки сечением до 300 мм охлаждаются на воздухе. σ4001/100000 = 76 МПа,  σ4001/100000= 108 МПа.

Температура критических точек: Ac1 = 735 , Ac3(Acm) = 874 , Ar3(Arcm) = 854 , Ar1 = 680

Свариваемость материала: без ограничений, кроме деталей после химико - термической обработки; способы сварки: РДС, АДС под флюсом и газовой защитой, КТС.

Флокеночувствительность: не чувствительна.

Склонность к отпускной хрупкости: не склонна.

Обрабатываемость резанием: в горячекатаном состоянии при HB 131 и σв=315 ÷ 410 МПа,  К υ тв. спл=2,1 и Кυ б.ст=1,65

Применение:

Детали, к которым предъявляются требования высокой пластичности: шайбы, патрубки, прокладки и другие неответственные детали, работающие в интервале температур от —40 до 450 °С.

Российские аналоги стали 08:

10

Зарубежные аналоги стали 08:

Зарубежные аналоги стали 08
