Сталь 20ПС — характеристики, применение

Класс стали 20ПС — конструкционная углеродистая качественная.

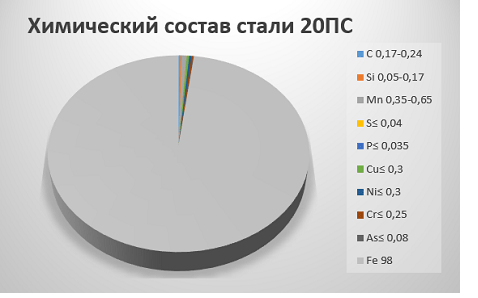

Химический состав стали 20ПС

Твердость материала: HB 10 -1 = 163 МПа

Температура ковки, °С: начала 1280, конца 750. Охлаждение на воздухе

Температура критических точек: Ac1 = 735 , Ac3(Acm) = 850 , Ar3(Arcm) = 835 , Ar1 = 680

Свариваемость материала: без ограничений (кроме ХТО деталей). Способы сварки: РДС, АДС под флюсом и газовой защитой, КТС.

Флокеночувствительность: не чувствительна.

Склонность к отпускной хрупкости: не склонна.

Обрабатываемость резанием: в горячекатанном состоянии при HB 130  К υ тв. спл=1,7 и Кυ б.ст=1,6

Применение:

Без термообработки или после нормализации — патрубки, штуцера, вилки, болты, фланцы, корпуса аппаратов и другие детали из кипящей стали, работающие от —20 до 425 °С; после цементации и цианирования — детали, от которых требуется высокая твердость поверхности и невысокая прочность сердцевины (оси, крепежные детали, пальцы, звездочки и другие).

Российские аналоги стали 20ПС:

15КП

Зарубежные аналоги стали 20ПС:

Зарубежные аналоги стали 20ПС
