Сталь 35 (ст35) — характеристики, применение

Класс стали 35 — конструкционная углеродистая качественная.

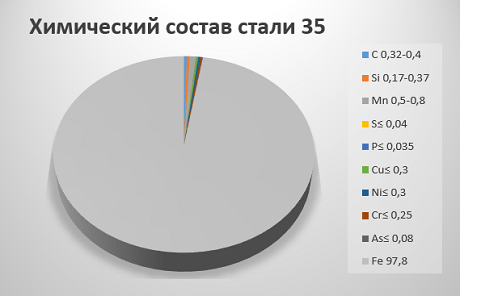

Химический состав стали 35Термообработка: Нормализация​

Температура ковки, °С: начала 1280, конца 750. Заготовки сечением до 800 мм охлаждаются на воздухе.

Твердость материала: HB 10 -1 = 163 МПа

Температура критических точек: Ac1 = 730 , Ac3(Acm) = 810 , Ar3(Arcm) = 796 , Ar1 = 680 , Mn = 360

Свариваемость материала: ограниченно свариваемая. Способы сварки: РДС, АДС под флюсом и газовой защитой, ЭШС. Рекомендуется подогрев и последующая термообработка. КТС без ограничений.

Флокеночувствительность: не чувствительна.

Склонность к отпускной хрупкости: не склонна.

Обрабатываемость резанием: в горячекатанном состоянии при HB 144-156 и σв=510 МПа,  Кυ б.ст=1,3

Сталь 35 применение:

Детали невысокой прочности, испытывающие небольшие напряжения: оси, цилиндры, коленчатые валы, шатуны, шпиндели, звездочки, тяги, ободы, траверсы, валы, бандажи, диски и другие детали.

Российские аналоги стали 35:

30, 40, 35г

Зарубежные аналоги стали 35:

Зарубежные аналоги стали 35

Вид поставки:

  • Сортовой прокат, в том числе фасонный: ГОСТ 1050-88, ГОСТ 2590-2006ГОСТ 2591-2006ГОСТ 2879-2006, ГОСТ 8509-93, ГОСТ 8510-86, ГОСТ 8240-97, ГОСТ 8239-89, ГОСТ 10702-78.
  • Калиброванный пруток ГОСТ 7417-75ГОСТ 8559-75ГОСТ 8560-78, ГОСТ 10702-78.
  • Шлифованный пруток и серебрянка ГОСТ 14955-77, ГОСТ 10702-78.
  • Лист толстый ГОСТ 19903-74, ГОСТ 1577-93, ГОСТ 4041-71.
  • Лист тонкий  ГОСТ 16523-97.
  • Лента ГОСТ 2284-79.
  • Полоса ГОСТ 103-2006, ГОСТ 82-70, ГОСТ 1577-93.
  • Проволока ГОСТ 17305-91, ГОСТ 5663-79.
  • Поковки и кованые заготовки ГОСТ 8479-70, ГОСТ 1133-71.
  • Трубы ГОСТ 8734-75, ГОСТ 8731-74, ГОСТ 8732-78, ГОСТ 8733-74.
